1. Основание имеет модульную конструкцию со штифтовым соединением блоков, что обеспечивает быстрое перемещение.
2. Мачта — передняя открытая K-типа, пять секций мачты образуют цельную башенную конструкцию, которая может устанавливаться с кронблоком и перемещаться целиком. Опорная нога — опорное основание под основанием с хорошей устойчивостью, использующее мощность лебёдки для подъёма или опускания целиком.
3. Лебёдка приводится в действие двигателем постоянного тока с высокой степенью использования мощности. Общее количество передач лебёдки может достигать 4+4R, что обеспечивает бесступенчатое регулирование скорости.
Область применения

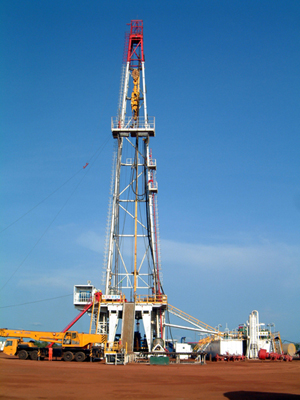

Буровая установка ZJ40/2250D с электрическим приводом постоянного тока, Модульная наземная буровая установка 2000 л.с., Китайский производитель бурового оборудования предназначена для бурения нефтяных и газовых скважин глубиной до 4500 метров. Это проверенная временем классическая буровая установка постоянного тока, которая широко эксплуатируется на месторождениях по всему миру благодаря своей надежности и простоте обслуживания.
- Основное применение: бурение вертикальных и сложно-наклонно-направленных скважин глубиной до 4500 метров на нефтяных и газовых месторождениях, разведочное и эксплуатационное бурение, в том числе на месторождениях с сложным геологическим разрезом.
- Типичные заказчики: буровые подрядчики в СНГ, на Ближнем Востоке и в Центральной Азии, которые ценят проверенную временем конструкцию постоянного тока, а не самые современные, но более сложные в обслуживании частотные приводы.
- Установка рассчитана на работу в широком диапазоне климатических условий, от -45 °C до +40 °C, и не требует сложного высокоточного обслуживания электроники в полевых условиях.
Модульная конструкция для быстрой перебазировки
Основание установки выполнено из отдельных стальных модулей, соединенных между собой быстроразборными штифтовыми соединениями. Такая конструкция позволяет быстро разбирать основание на отдельные транспортные блоки и перемещать их между точками бурения, без сварочных работ при монтаже.
- Мачта установки — передняя открытая K-типа, состоящая из пяти секций, которые при монтаже собираются в единую цельную башенную конструкцию. Мачта может транспортироваться целиком вместе с кронблоком, без разборки на отдельные секции, что значительно сокращает время монтажа.
- Под мачтой установлена усиленная опорная база, которая обеспечивает высокую устойчивость всей конструкции при бурении. Подъем и опускание мачты выполняется с помощью мощной буровой лебедки самой установки, не требуя привлечения отдельного подъемного крана.
- Штифтовые соединения основания не требуют затяжки болтов при монтаже, что сокращает время развертывания установки на новой площадке.
Надежный привод лебедки постоянного тока
Главная лебедка установки приводится в движение электродвигателями постоянного тока, которые имеют высокий КПД и широкий диапазон регулирования скорости. Коробка передач лебедки имеет 4 передачи переднего хода и 4 передачи заднего хода (4+4R), что в сочетании с электрическим приводом обеспечивает плавное бесступенчатое регулирование скорости подъема и спуска при любых операциях.
- Двигатели постоянного тока имеют высокую перегрузочную способность, что критически важно при бурении, когда возникают переменные нагрузки на ротор.
- Конструкция привода простая и хорошо известна механикам-буровикам с многолетним стажем, что упрощает обслуживание и ремонт в полевых условиях.
- Установка укомплектована двумя буровыми насосами, которые обеспечивают необходимую циркуляцию бурового раствора при бурении скважин проектной глубины.
Часто задаваемые вопросы
На какую глубину скважин рассчитана эта установка?
О: Номинальная глубина бурения составляет 4500 метров при использовании бурильных труб диаметром 127 мм, что является стандартным решением для бурения скважин средней глубины на большинстве месторождений.
В чем отличие этой установки от моделей DB с частотным приводом?
О: В этой модели используется классический проверенный привод постоянного тока, который проще в обслуживании и не требует высококвалифицированного персонала для ремонта сложной частотной электроники.
Какой срок монтажа установки на новой площадке?
О: Благодаря штифтовым соединениям основания и возможности транспортировки мачты целиком, бригада из 14 человек монтирует установку за 5–7 дней.
Рекомендации по эксплуатации
Для надежной работы буровой установки ZJ40/2250D мы рекомендуем:
- При монтаже проверяйте правильность установки всех штифтовых соединений основания, это обеспечивает необходимую жесткость всей конструкции.
- Регулярно обслуживайте коллекторы и щетки электродвигателей постоянного тока, это продлевает срок их службы.
- Контролируйте натяжение всех талевых канатов при спуско-подъемных операциях, это важно для безопасности работ.
- Проводите регламентное обслуживание коробки передач лебедки, своевременно заменяя трансмиссионное масло.
