Описание

Кабельный подъёмник со сдвоенным барабаном ZYT5070TZYT4 подходит для испытательных операций с кабелем f3,5 мм и канатом f2,4 мм. Он может использоваться как для обычных испытаний скважин, так и для каротажа с кабелями малого диаметра.

Характеристики

1. Благодаря закрытой гидравлической системе он имеет широкий диапазон скоростей, низкое тепловыделение и надёжные характеристики. Система оснащена предохранительным клапаном, который можно свободно регулировать. Она работает стабильно и надёжно.

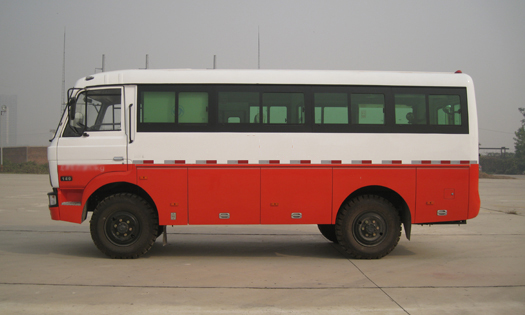

2. Шасси использует автобусное шасси EQ6672CT (4×4) Dong Feng с боковой дверью и двумя задними дверями. Применяется двухкабинная компоновка.

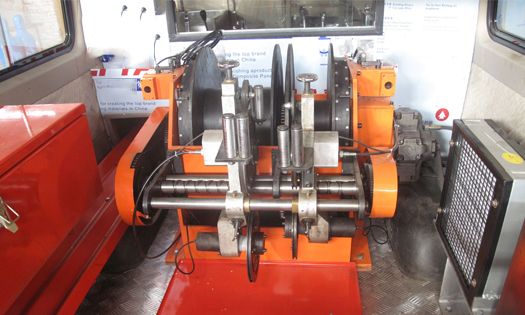

3. Барабан состоит из барабана для кабеля и барабана для каната, двух независимых барабанов, нейтрального механизма коробки передач, что позволяет обеспечить свободное опускание прибора под собственным весом.
4. Система лебёдки кабельного подъёмника использует бесступенчатое регулирование скорости. Она отличается простотой управления, низким уровнем шума и надёжными характеристиками. Ручной тормоз использует двухленточный тормозной механизм открытого типа без мёртвой точки, а ручной механизм установлен на пульте управления. Автоматическое устройство для каната позволяет снизить трудоёмкость.
5. Измерительная система кабельного подъёмника в основном состоит из измерительной головки, установленной на устройстве укладки каната, и измерительной панели, установленной на пульте управления. Она позволяет измерять, отображать и задавать глубину скважины по канату и усилие натяжения от каната к барабану. Она имеет функции измерения механической глубины, электронной глубины, электронного натяжения, разности натяжений и сигнализации безопасности и т. д.;

Область применения

Кабельный подъемник со сдвоенным барабаном, Мобильная установка для геофизических работ на кабеле, Китайский производитель нефтепромыслового геофизического оборудования предназначена для проведения геофизических исследований и испытаний на скважинах с использованием кабеля диаметром 3,5 мм и стального каната диаметром 2,4 мм. Подходит как для стандартных каротажных работ, так и для операций с тонкими геофизическими кабелями на небольшой глубине.

- Основное применение: проведение простых геофизических исследований на скважинах, спуск и подъем приборов на тонком геофизическом кабеле, выполнение контрольных замеров при эксплуатации скважин, а также работы по отбору проб флюидов.
- Типичные заказчики: небольшие геофизические партии, выполняющие плановые исследования на скважинах месторождения, которым не требуется тяжелая установка для глубоких каротажей.
- Двойной барабан позволяет одновременно использовать и кабель для приборов, и вспомогательный стальной канат, что расширяет функциональность установки.

Закрытая гидравлическая система

Установка оснащена закрытой гидравлической системой, которая обеспечивает широкий диапазон регулирования скорости подъема, низкое тепловыделение и высокую надежность в долговременной работе. Система имеет предохранительный клапан с свободной регулировкой давления, что обеспечивает стабильную и надежную работу при длительных каротажных операциях.

- В качестве шасси используется полноприводное автобусное шасси Dong Feng EQ6672CT (4x4) с боковой и двумя задними дверями, двухкабинная компоновка позволяет разместить как рабочее место оператора, так и зону для транспортировки геофизических приборов.
- Барабан состоит из двух независимых секций: отдельный барабан для геофизического кабеля и отдельный барабан для стального каната. Нейтральный механизм коробки передач позволяет свободно опускать прибор под собственным весом без постоянной подачи мощности на барабан.
- Лебедка имеет бесступенчатую регулировку скорости, управление простое, уровень шума низкий, работа стабильная.

Точная система измерений и безопасности

Тормоз лебедки — двухленточный открытого типа, без мертвой точки, ручной тормозной механизм выведен на пульт оператора. Встроенное устройство для автоматической укладки каната значительно снижает трудоемкость работ, избавляя оператора от ручной укладки кабеля на барабан.

- Измерительная система состоит из измерительной головки, установленной на укладчике каната, и измерительной панели на пульте оператора. Она позволяет точно измерять глубину скважины по канату и контролировать натяжение каната на барабане.
- Система измеряет механическую и электронную глубину, электронное натяжение и разность натяжений, а также обеспечивает световую и звуковую сигнализацию при достижении предельных значений.
- Кабина установки оборудована всем необходимым для комфортной работы геофизической бригады при длительных выездах на удаленные скважины.

Часто задаваемые вопросы

С какими диаметрами кабелей работает этот подъемник?
О: Стандартная установка рассчитана на геофизический кабель диаметром 3,5 мм и стальной оттяжной канат диаметром 2,4 мм, которые наиболее часто используются при малоглубинных каротажных работах.

На какую максимальную глубину спускаются приборы на этой установке?
О: В зависимости от намотки кабеля установка обеспечивает проведение работ на глубине до 2000 метров, что покрывает потребности при исследовании скважин на зрелых месторождениях.

Можно ли использовать установку для работ с другими типами геофизического кабеля?
О: По заказу барабан может быть адаптирован под другой диаметр кабеля, что позволяет выполнять работы с другими типами геофизических линий.

Рекомендации по обслуживанию

Для надежной работы кабельного геофизического подъемника мы рекомендуем:

- Перед каждым выездом проверяйте состояние геофизического кабеля, целостность его изоляции и надежность контактных соединений.
- Регулярно проверяйте работу тормоза лебедки, это критически важно для предотвращения неуправляемого спуска приборов в скважину.
- Следите за чистотой измерительной головки, это гарантирует точность измерения глубины при каротаже.
- Храните геофизические приборы в специальных амортизированных контейнерах, защищающих их от вибрации при переездах по промысловым дорогам.

Технические параметры

Модель	ZYT5070TZYT4
Модель шасси	EQ6672CT (4×4)
Глубина испытания скважины кабелем, м	≥4500 (кабель φ3,5 мм)
Ёмкость барабана для кабеля	≥5000 м (кабель φ3,5 мм)
Глубина испытания скважины канатом, м	≥6000 (канат φ2,4 мм)
Ёмкость барабана для каната:	≥6500 м (канат φ2,4 мм)
Макс. тяговое усилие подъёма, кН	10 kN
Макс. скорость подъёма м/с	6
Диапазон частоты вращения барабана, об/мин	0~350
Габаритные размеры (Д×Ш×В), мм	6700×2320×3010, 2800

Описание

Кабельный подъёмник ZYT5050TZYT4 подходит для каротажно-испытательных операций с канатом диаметром 2,4 мм, 2,6 мм, 3,0 мм. В сочетании с различными скважинными приборами он может выполнять скважинные операции, такие как испытание давления, измерение температуры, инклинометрию, отбор проб с забоя и определение уровня песка, удаление парафина и мелкие ловильные работы.

Характеристики

1. Благодаря закрытой гидравлической системе испытательный подъёмник имеет широкий диапазон скоростей, низкое тепловыделение и надёжные характеристики. Система оснащена предохранительным клапаном, который можно свободно регулировать. Она работает стабильно и надёжно.
2. Шасси кабельного подъёмника использует автобусное шасси NJ6694CC (4×2) IVECO с боковой дверью и двумя задними дверями. Применяется двухкабинная компоновка.
3. Система лебёдки использует бесступенчатое регулирование скорости. Испытательный подъёмник отличается простотой управления, низким уровнем шума и надёжными характеристиками. Ручной тормоз использует двухленточный тормозной механизм открытого типа без мёртвой точки, а ручной механизм установлен на пульте управления. Автоматическое устройство для каната позволяет снизить трудоёмкость.
4. Измерительная система кабельного подъёмника в основном состоит из измерительной головки, установленной на устройстве укладки каната, и измерительной панели, установленной на пульте управления. Она позволяет измерять, отображать и задавать глубину скважины по канату и усилие натяжения от каната к барабану. Она имеет функции измерения механической глубины, электронной глубины, электронного натяжения, разности натяжений и сигнализации безопасности и т. д.;

Технические параметры

Модель	ZYT5050TZYT4
Шасси	NJ6694CC (4×2)
Глубина испытания скважины, м	6000 (канат φ2,4 мм)、7000 (канат φ3,0 мм)
Макс. тяговое усилие подъёма, кН	6,5 (канат φ2,4 мм)、10 кН (канат φ3,2 мм)
Макс. скорость подъёма м/с	6
Диапазон частоты вращения барабана, об/мин	0~350
Ёмкость барабана	≥6500 (канат φ2,4 мм)、≥7500 (канат φ3,0 мм)
Габаритные размеры (Д×Ш×В), мм	6880, 6940×2000×2740, 2820
