1. Установка имеет модульную конструкцию, время монтажа и транспортировки меньше, что позволяет быстро перемещать и разбирать её.
2. Мачта — передняя открытая мачта K-типа с двухсекционной телескопической конструкцией. Она поднимается и опускается собственной мощностью; основание — гидравлическая телескопическая конструкция с высоким и низким положением, устанавливается в нижнем положении и поднимается целиком.
3. Установка приводится в действие и управляется с помощью преобразования частоты переменного тока, с пультом бурильщика. Все воздушные шланги и масляные трубки используют быстроразъёмные муфты и имеют чёткую маркировку.
Область применения

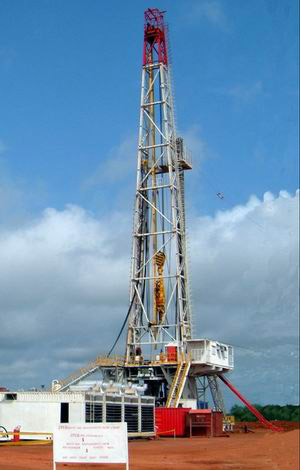

Буровая установка ZJ30/1700DB с частотным электроприводом, Модульная наземная буровая установка 1500 л.с., Китайский производитель бурового оборудования предназначена для бурения нефтяных и газовых скважин глубиной до 3000 метров. Это современная буровая установка с электрическим частотным приводом, оптимальная для бурения на месторождениях с плотной сетью скважин, где требуются частые перебазировки.
- Основное применение: бурение вертикальных и наклонно-направленных скважин на нефтяных и газовых месторождениях, эксплуатационное и разведочное бурение, а также работы по углекислотному и тепловому методу разработки месторождений.
- Типичные заказчики: буровые подрядчики, работающие на месторождениях Сибири и Центральной Азии, которые ценят быстрый монтаж/демонтаж и низкие эксплуатационные расходы электрического привода.
- Установка рассчитана на работу в климатических условиях от -45 °C до +40 °C, что позволяет эксплуатировать ее в регионах с суровым зимним климатом.
Быстрая перебазировка между точками бурения
Буровая установка выполнена в модульной конструкции, все основные узлы разделены на транспортные блоки, которые не превышают стандартные габариты для автомобильных и железнодорожных перевозок. Время монтажа и демонтажа установки значительно меньше по сравнению с традиционными дизельными буровыми установками, что позволяет быстро перемещать ее между скважинами на кустовой площадке.
- Мачта установки — передняя открытая мачта K-типа с двухсекционной телескопической конструкцией, она поднимается и опускается встроенным гидравлическим приводом, не требуя привлечения отдельного тяжелого крана.
- Основание установки — гидравлическая телескопическая конструкция, которая имеет два рабочих положения: высокое и низкое. При перебазировке основание складывается в нижнее положение, что снижает общий центр тяжести при транспортировке, а на площадке поднимается в рабочее положение целиком.
- Все воздушные шланги и гидравлические трубопроводы оснащены быстроразъемными муфтами и имеют четкую цветовую маркировку, что значительно ускоряет монтаж системы при развертывании на новой площадке.
Современный частотный электропривод
Установка приводится в движение и управляется системой частотного преобразования переменного тока, рабочее место бурильщика вынесено на эргономичный пульт управления. Такой привод обеспечивает плавное регулирование скорости вращения ротора и лебедки, точное поддержание заданных режимов бурения, а также значительно снижает расход топлива по сравнению с традиционными механическими трансмиссиями.
- Электрический привод обеспечивает более низкий уровень шума и вибрации на рабочем месте, что улучшает условия труда бурильной бригады.
- Все основные приводы (лебедка, ротор, насосы) оснащены индивидуальными электродвигателями с частотным регулированием, что упрощает управление и повышает надежность.
- Установка может питаться как от собственного дизель-генераторного парка, так и от внешней сети электроснабжения площадки, что дополнительно снижает эксплуатационные расходы на объектах с постоянным электроснабжением.
Часто задаваемые вопросы
На какую глубину скважин рассчитана эта буровая установка?
О: Номинальная глубина бурения составляет 3000 метров при использовании бурильных труб диаметром 114 мм, что покрывает большинство объектов на зрелых нефтяных месторождениях.
Какой привод используется на установке?
О: Установка оснащена современной системой частотного электропривода переменного тока, которая обеспечивает плавное регулирование всех движущихся механизмов.
Сколько времени занимает монтаж установки на новой площадке?
О: Благодаря модульной конструкции и быстроразъемным соединениям бригада из 12 человек монтирует установку за 3–5 дней, что на 30–40% быстрее, чем у традиционных буровых аналогичного класса.
Рекомендации по эксплуатации
Для надежной работы буровой установки ZJ30/1700DB мы рекомендуем:
- При монтаже тщательно проверяйте затяжку всех болтовых соединений на несущих конструкциях мачты и основания.
- Проводите регламентное обслуживание частотных преобразователей в соответствии с инструкцией производителя электрооборудования, регулярно очищайте их от пыли.
- Следите за состоянием быстроразъемных муфт на трубопроводах, это исключает утечки рабочей жидкости при испытаниях системы под давлением.
- Храните электрооборудование в отапливаемых контейнерах при отрицательных температурах, это обеспечивает надежный запуск системы после простоя зимой.
