1. Adoptez un type de levage intégral du mât et de la substructure. La substructure, le mât et tous les équipements du plancher sont installés en position basse et levés en une seule fois par la puissance du treuil, ce qui est pratique pour le démontage et présente les avantages d'un transport rapide, d'un déplacement et d'une installation complets.
2. Le moteur diesel, l'accouplement hydraulique et la boîte de transmission forment une unité de transport complète, installée sur la base d'entraînement du plancher arrière. La boîte à chaîne complète est installée directement sur la substructure du plancher arrière.
3. La vitesse et le couple de la table de rotation et la cadence de course de la pompe à boue peuvent être réglés respectivement selon le processus de forage, fournissant la prémisse et la garantie pour optimiser le processus de forage et l'avance automatique de l'outil.
Applications

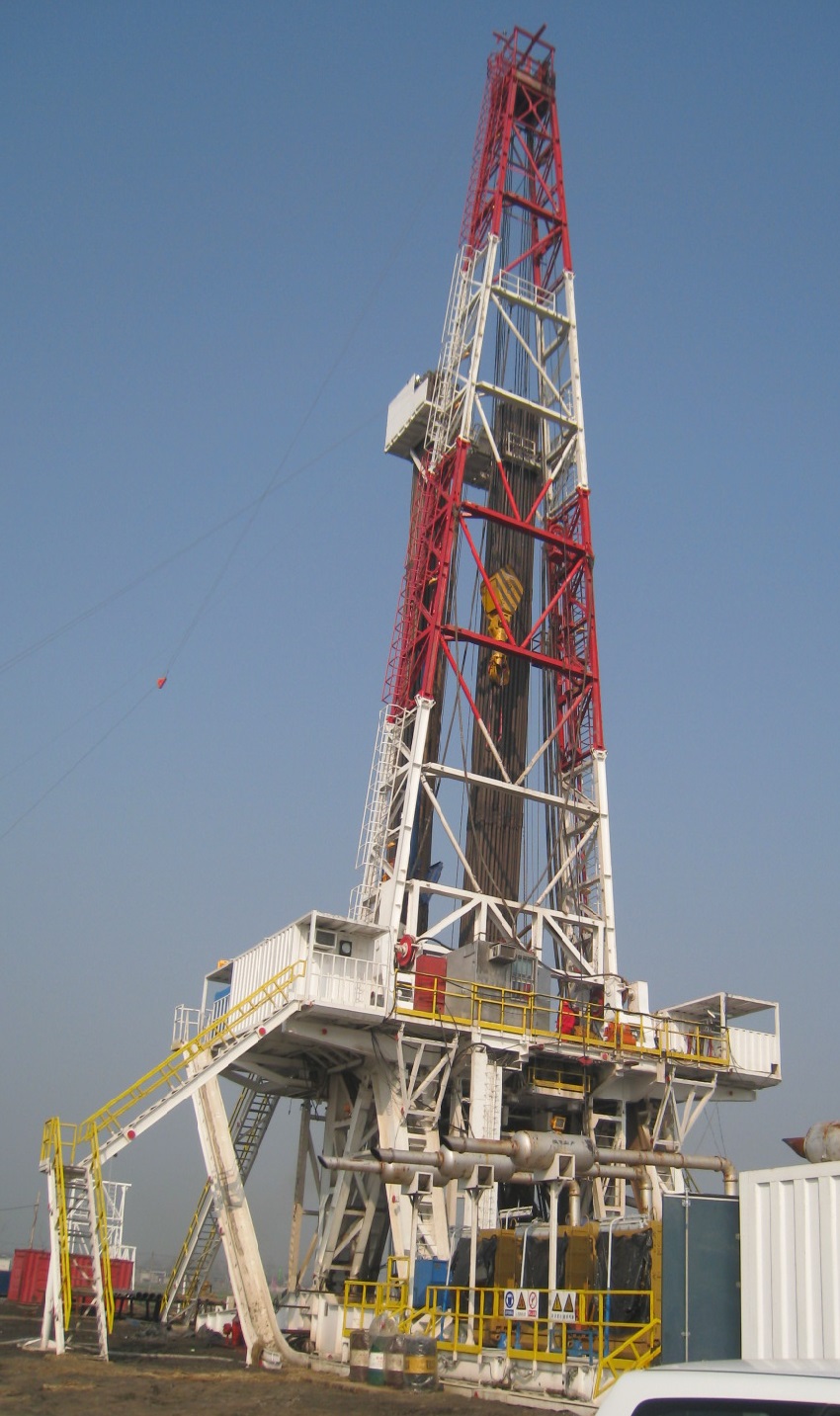

Rig ZJ50/3150LDB, rig de forage onshore, fournisseur chinois de rig de forage, est un rig de forage onshore lourd de grande capacité à transmission par chaîne, construit pour des opérations de forage exigeantes et continues dans les champs pétroliers onshore. Sa conception montée sur patins avec transmission par chaîne en fait un choix privilégié pour les opérateurs nécessitant un couple de levage élevé et une fiabilité maximale pour les opérations de forage profondes.
- Il est typiquement utilisé pour forer des puits de production de 4 000 à 6 500 mètres, avec une capacité accrue pour les sections horizontales longues et le forage en roche dure.
- Les applications courantes incluent le forage de développement profond dans les bassins matures, le forage de puits d'exploration, et les opérations de workover sur des puits de grande profondeur avec des charges de crochet élevées.
- Les opérateurs au Moyen-Orient, en Russie, et en Asie centrale choisissent ce modèle pour sa robustesse dans les opérations de forage continu avec des exigences élevées en matière de charge de crochet et de couple.
Comment choisir la bonne capacité de rig
Les grands rigs sur patins à transmission par chaîne dans cette catégorie de puissance sont construits pour les puits profonds d'exploration et de développement avec des exigences de charge extrêmes. La transmission par chaîne fournit un couple de levage plus constant et une meilleure efficacité mécanique pour les opérations lourdes.
- Profondeur de puits typique : 5 000 à 7 000+ mètres
- Sous-structure renforcée et mât à haute capacité fournissent la marge de charge de crochet nécessaire pour les opérations de tubage profond et les tiges de forage lourdes.
- Conçu pour fonctionner avec des top drives de grande taille et des pompes à boue à haut débit pour les programmes de forage exigeants.
Design éprouvé sur le terrain
Notre série LDB utilise un entraînement électrique AC à fréquence variable avec transmission par chaîne, qui combine les avantages du contrôle électrique précis avec la robustesse de la transmission par chaîne. Ce design réduit les coûts d'entretien par rapport aux systèmes d'engrenages complexes, tout en conservant un contrôle fin sur la charge de crochet et la vitesse de rotation, même sous des charges extrêmes.
- Le système de contrôle utilise des composants PLC industriels courants disponibles dans le monde entier.
- La transmission par chaîne est conçue pour un remplacement facile sur le terrain avec un outillage standard, réduisant les temps d'arrêt pour entretien.
- Des packages optionnels pour temps froid sont disponibles pour les rigs opérant dans des climats nordiques.
FAQ
Q : Quelle est la différence entre la version LDB et la version D sur ce grand rig ?
R : Sur cette classe de rig de 3150 kN, la version LDB à transmission par chaîne offre une meilleure efficacité mécanique et un entretien plus simple pour les opérations lourdes, tandis que la version D à transmission par engrenages offre une compacité plus élevée. Le choix dépend de vos priorités en matière d'entretien sur le terrain.
Q : Ce rig peut-il être équipé d'un système de potence de forage automatique ?
R : Oui, nous pouvons configurer ce rig avec un système de manipulation automatique de tiges pour réduire les besoins en personnel et améliorer la sécurité sur le plateau de forage.
Q : Quel type de puissance de forage ce rig nécessite-t-il ?
R : Ce rig est typiquement configuré avec des moteurs diesel de grande puissance ou un système d'entraînement électrique raccordé au réseau, selon les exigences spécifiques de votre emplacement de forage.
Conseils d'entretien
Pour maximiser le temps de fonctionnement du rig, nous recommandons de suivre un programme d'entretien préventif simple :
- Inspecter quotidiennement l'état des chaînes de transmission, la tension, et les freins du tambour de forage.
- Maintenir une lubrification appropriée de toutes les chaînes, roulements, et engrenages ouverts.
- Changer l'huile moteur et les filtres selon l'intervalle recommandé par le fabricant.
- Stocker localement les pièces d'usure courantes (chaînes, pignons, plaquettes de frein, filtres) pour éviter de longs arrêts en attendant les pièces de rechange.
