Description

Le camion à câble à double tambour ZYT5070TZYT4 convient aux opérations de test avec un câble f3,5 mm et un câble f2,4 mm. Il peut être utilisé pour les opérations de test de puits ordinaires ainsi que pour la diagraphie avec de petits câbles.

Caractéristiques

1. Grâce à l'adoption d'un système hydraulique fermé, il présente une large plage de vitesses, un échauffement faible et des performances fiables. Le système est équipé d'une soupape de sécurité, réglable librement. Il fonctionne de manière stable et fiable.
2. Le châssis adopte un châssis de bus Dong Feng EQ6672CT (4×4), avec porte latérale et double portes arrière. Une disposition à double cabine est adoptée.

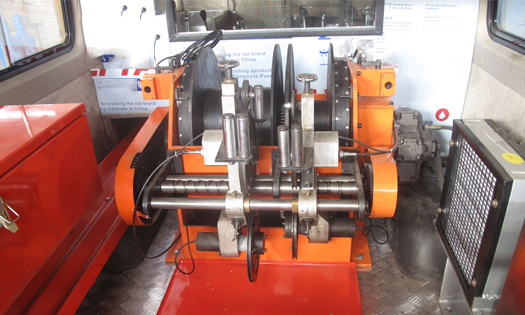

3. Le tambour est composé du tambour de câble et du tambour de câble métallique, deux tambours indépendants, et d'une organisation neutre de boîte de vitesses, ce qui permet la chute libre de l'instrument sous son propre poids.
4. Le système de treuil du camion à câble adopte une régulation de vitesse sans paliers. Il présente les caractéristiques d'une exploitation simple, d'un faible bruit et de performances fiables. Le frein à main utilise un mécanisme de frein à double ceinture de type enveloppant sans extrémité morte, et le mécanisme à main est installé sur la table d'exploitation. Le dispositif automatique de câble peut réduire l'intensité du travail.
5. Le système de mesure du camion à câble est principalement composé de la tête de mesure installée sur le dispositif d'enroulement du câble et du panneau de mesure installé sur le tableau d'exploitation. Il peut mesurer, afficher et régler la profondeur du puits du câble et la force de traction du câble vers le tambour. Il dispose des fonctions de mesure de la profondeur mécanique, de la profondeur électronique, de la tension électronique, de la différence de tension et de l'alarme de sécurité, etc. ;

Paramètres techniques

Modèle	ZYT5070TZYT4
Modèle de châssis	EQ6672CT (4×4)
Profondeur de test de puits au câble m	≥4500 (câble φ3,5 mm)
Capacité du tambour de câble	≥5000 m (câble φ3,5 mm)
Profondeur de test de puits au câble métallique m	≥6000 (câble métallique φ2,4 mm)
Capacité du tambour de câble métallique :	≥6500 m (câble métallique φ2,4 mm)
Traction de levage max. kN	10 kN
Vitesse de levage max. m/s	6
Plage de vitesse du tambour tr/min	0~350
Dimensions hors tout (L×l×H) mm	6700×2320×3010, 2800

Description

Le camion à câble ZYT5050TZYT4 convient aux opérations de test de diagraphie au câble avec des diamètres de 2,4 mm, 2,6 mm et 3,0 mm. Associé à différents instruments de fond de trou, il peut effectuer des opérations de fond de trou telles que le test de pression, le test de température, la diagraphie d'inclinaison, l'échantillonnage de fond et la détection de la surface de sable, le déparaffinage et la petite pêche.

Caractéristiques

1. Grâce à l'adoption d'un système hydraulique fermé, le camion de test de puits présente une large plage de vitesses, un échauffement faible et des performances fiables. Le système est équipé d'une soupape de sécurité, réglable librement. Il fonctionne de manière stable et fiable.
2. Le châssis du camion à câble adopte un châssis de bus IVECO NJ6694CC (4×2), avec porte latérale et double portes arrière. Une disposition à double cabine est adoptée.
3. Le système de treuil adopte une régulation de vitesse sans paliers. Le camion de test de puits présente les caractéristiques d'une exploitation simple, d'un faible bruit et de performances fiables. Le frein à main utilise un mécanisme de frein à double ceinture de type enveloppant sans extrémité morte, et le mécanisme à main est installé sur la table d'exploitation. Le dispositif automatique de câble peut réduire l'intensité du travail.
4. Le système de mesure du camion à câble est principalement composé de la tête de mesure installée sur le dispositif d'enroulement du câble et du panneau de mesure installé sur le tableau d'exploitation. Il peut mesurer, afficher et régler la profondeur du puits du câble et la force de traction du câble vers le tambour. Il dispose des fonctions de mesure de la profondeur mécanique, de la profondeur électronique, de la tension électronique, de la différence de tension et de l'alarme de sécurité, etc. ;

Paramètres techniques

Modèle	ZYT5050TZYT4
Châssis	NJ6694CC (4×2)
Profondeur de test de puits m	6000 (câble métallique φ2,4 mm)、7000 (câble métallique φ3,0 mm)
Traction de levage max. kN	6,5 (câble métallique φ2,4 mm)、10 kN (câble métallique φ3,2 mm)
Vitesse de levage max. m/s	6
Plage de vitesse du tambour tr/min	0~350
Capacité du tambour	≥6500 (câble métallique φ2,4 mm)、≥7500 (câble métallique φ3,0 mm)
Dimensions hors tout (L×l×H) mm	6880, 6940×2000×2740, 2820
