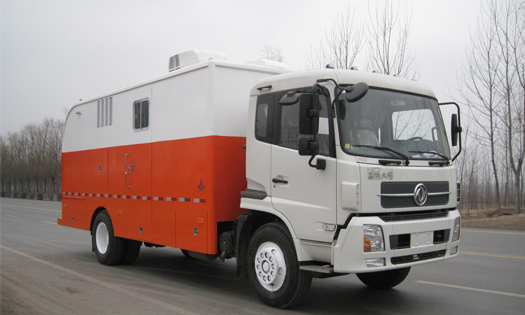

Le camion de diagraphie a une structure montée sur camion. Il est principalement composé d'un châssis, d'un système d'entraînement du treuil et d'un dispositif de commande du treuil, d'un système d'air, d'un système électrique, d'une carrosserie, etc.
En tant que fournisseur chinois de camions de diagraphie, notre machine est principalement utilisée pour les opérations de perforation et de diagraphie en cours de forage pour les puits de pétrole, de gaz et d'eau jusqu'à 5000 mètres de profondeur.
Caractéristiques
1. Le camion de diagraphie est réaménagé sur un châssis de camion Dong Feng DFL1160BX5 (4×2), avec une disposition à double cabine et une structure raisonnable.
2. Le système hydraulique fermé a une large plage de vitesses, un échauffement plus faible et des performances fiables.
Il est équipé d'une soupape de sécurité et la pression peut être réglée librement. Performances de travail stables et fonctionnement simple.
3. La perméabilité du tambour antimagnétique du camion de diagraphie est conforme aux exigences de la norme SY/T 5079-2008 « l'équipement de test de puits de pétrole ». Il est connecté au moteur hydraulique via un réducteur et présente les avantages d'un taux de panne très faible et d'une structure simple.
4. Une régulation de vitesse sans paliers est adoptée dans le système de treuil et le camion présente les avantages d'une exploitation simple et facile, d'un faible bruit et de conditions de travail stables et fiables ;
le frein adopte une ceinture de frein double de type enveloppant sans extrémité morte avec mécanisme de frein à main et frein pneumatique. Il a d'excellentes performances de sécurité.
5. Le système de mesure du camion de diagraphie est principalement composé de la tête de mesure installée sur le dispositif d'enroulement du câble et du panneau de mesure installé sur le tableau d'exploitation. Il peut mesurer, afficher et régler la profondeur du puits du câble et ramener le câble sur le tambour. Il peut mesurer la profondeur mécanique, la profondeur électronique, la tension électronique, la différence de tension et l'alarme de sécurité, etc.
6. Système d'enroulement du câble : il adopte l'enroulement à commande hydraulique. L'exploitation est facile avec la puissance hydraulique et son système dispose de fonctions d'amortissement asservi.
7. Le support d'instruments du camion de diagraphie peut utiliser des coussins pneumatiques ou un amortissement mécanique selon les exigences de l'utilisateur. Il est équipé d'une poulie de couronne, de poulies de tambour, etc. La cabine d'exploitation peut installer une table de travail, un canapé, une couchette et d'autres installations selon les exigences de l'utilisateur.
Paramètres techniques
|
Modèle
|
ZYT5142TCJ
|
|
Modèle de châssis
|
DFL1160BX5
|
|
Profondeur nominale de diagraphie (m)
|
5000 (câble φ5,6/φ8 mm)
|
|
Traction de levage max. (kN)
|
30 kN/50 kN (câble φ5,6/φ8 mm)
|
|
Vitesse de levage (m/h)
|
130—8000
|
|
Pression nominale du système hydraulique (MPa)
|
20
|
|
Vitesse max. (km/h)
|
90
|
|
dimensions hors tout (L×l×H) : mm
|
8650×2466×3520
|
