1. El equipo adopta diseño modular, y el tiempo de instalación y transporte es menor, lo que puede realizar un movimiento y desmontaje rápidos.
2. El mástil es un mástil tipo K de cara abierta frontal con estructura telescópica de dos secciones. Se eleva y desciende con su propia potencia; la subestructura es una estructura telescópica hidráulica de posición alta-baja, instalada en posición baja y elevada integralmente.
3. El equipo es impulsado y controlado por modo de conversión de frecuencia CA, con consola especial del perforador. Todas las mangueras de aire y tubos de aceite adoptan acoplamientos de acción rápida y están marcados claramente.
Aplicaciones

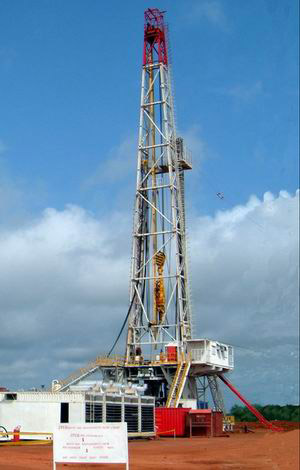

El equipo de perforación ZJ30/1700DB es un equipo de perforación terrestre compacto con accionamiento eléctrico por frecuencia variable, diseñado para operaciones de perforación de pozos someros a medios en campos petroleros onshore. Es el equipo más compacto de nuestra línea ZJ, ideal para operadores que necesitan perforar pozos de desarrollo poco profundos sin la inversión de equipos más grandes.
- Se utiliza típicamente para perforar pozos productores verticales, direccionales, y laterales dentro de los 3.000 metros de profundidad.
- Las aplicaciones comunes incluyen perforación de desarrollo en campos maduros de poca profundidad, workover profundo, y perforación de pozos de agua geotérmica de mediana profundidad.
- Los operadores de Medio Oriente, Sudeste Asiático, y África eligen a menudo este modelo por su tamaño compacto, costo de inversión más bajo, y tiempo de montaje más corto para programas de perforación de campos maduros de poca profundidad.
Cómo elegir la capacidad correcta del equipo
El ZJ30/1700DB está dividido en áreas funcionales según su uso: plataforma de perforación, área de suministro de potencia y energía, área de bombas, área de control de sólidos, área de tanques de aceite, y otros dispositivos auxiliares. El malacate y la mesa rotatoria adoptan modo de accionamiento independiente, lo que da control óptimo para cada operación.
- Profundidad típica de pozo: 1.600 a 3.000 metros con tubería de 114mm
- El malacate es impulsado por un motor de frecuencia variable AC de 600kW, y la mesa rotatoria es impulsada por un motor de frecuencia variable AC de 300kW independiente.
- Dos bombas de lodo F-500 son respectivamente impulsadas por dos motores de frecuencia variable AC YJ23A de 500kW, para un suministro de lodo fiable durante la perforación.
Diseño probado en campo
Nuestro equipo ZJ30 adopta diseño modular, con tiempo de instalación y transporte reducido, lo que permite un movimiento rápido y desmontaje entre plataformas de pozos adyacentes. El mástil es tipo K de cara abierta con estructura telescópica de dos secciones, que se eleva y baja por su propia potencia; la subestructura es una estructura telescópica hidráulica de posición alta-baja, instalada en posición baja y elevada integralmente.
- El equipo es accionado y controlado por modo de frecuencia variable AC, con consola especial para el perforador. Todas las mangueras de aire y tuberías de aceite adoptan acoplamientos rápidos y están marcadas claramente para un mantenimiento más fácil.
- Los componentes del malacate y mesa rotatoria son intercambiables con repuestos comunes de equipos de perforación especificación API.
- Paquetes opcionales para clima frío están disponibles para equipos que operan en climas del norte.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre el ZJ30 y el resto de la línea ZJ?
R: El ZJ30 es nuestro equipo compacto de 1700kN de carga en gancho, diseñado para pozos de 1600-3000 metros, con un tamaño de huella más pequeño y un costo de propiedad significativamente menor. Es la opción ideal para campos maduros de poca profundidad, mientras que los modelos ZJ40, ZJ50, y ZJ70 están diseñados para pozos de mayor profundidad hasta 7000 metros.
P: ¿Se puede equipar este equipo con características para clima frío?
R: Sí, podemos agregar paquetes árticos incluyendo cabinas calefaccionadas, calentadores de bloque de motor, y fluido hidráulico de baja temperatura para operaciones en climas fríos.
P: ¿Cuánto tiempo toma montar este equipo?
R: Gracias a su diseño modular y elevación integral hidráulica, el ZJ30 se puede montar y preparar para perforación en 2-3 días por una cuadrilla de 6 personas, significativamente más rápido que los equipos más grandes.
Consejos de mantenimiento
Para maximizar el tiempo de operación del equipo, recomendamos seguir un programa simple de mantenimiento preventivo:
- Inspeccionar los frenos del malacate y el estado del cable de perforación diariamente.
- Cambiar el aceite de los motores diésel y los filtros según el intervalo recomendado por el fabricante.
- Mantener los gabinetes eléctricos del sistema de frecuencia variable sellados y limpios, especialmente en ambientes operativos de desierto polvoriento.
- Almacenar localmente las partes de desgaste comunes (pastillas de freno, sellos, filtros, acoplamientos rápidos) para evitar largos tiempos de inactividad esperando repuestos.
