Descripción
El camión de cable de doble tambor ZYT5070TZYT4 es adecuado para operaciones de prueba con cable f3,5 mm y cable f2,4 mm. Puede utilizarse tanto para operaciones ordinarias de prueba de pozos como para perfilaje con cables pequeños.
Características
1. Con la adopción del sistema hidráulico cerrado, tiene un amplio rango de velocidades, bajo valor calorífico y rendimiento confiable. El sistema está equipado con válvula de seguridad, que puede ajustarse libremente. Funciona de manera estable y confiable.

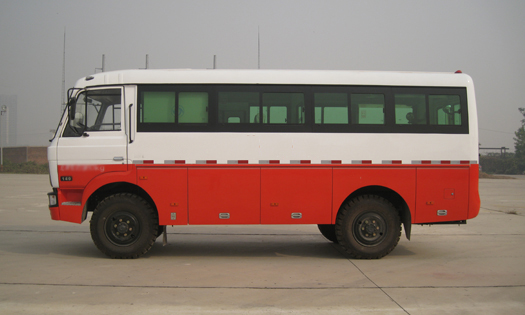

2. El chasis adopta el chasis de autobús EQ6672CT (4×4) Dong Feng, con puerta lateral y dobles puertas traseras. Se adopta una distribución de doble cabina.

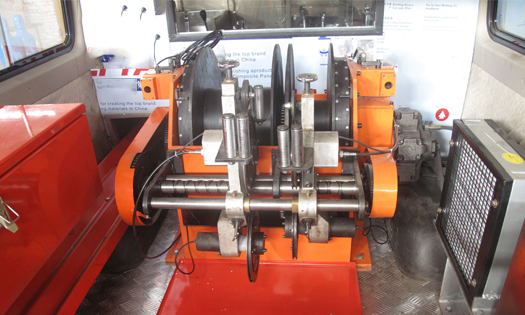

3. El tambor se compone de tambor de cable y tambor de cable de acero, dos tambores independientes, organización neutral de la caja de cambios, que puede realizar la caída libre bajo el peso propio del instrumento.
4. El sistema de malacate del camión de cable adopta regulación de velocidad sin escalonamientos. Tiene las características de operación simple, bajo ruido y rendimiento confiable. El freno de mano utiliza mecanismo de freno de cinta doble tipo abierto sin punto muerto, y el mecanismo de operación manual se instala en la mesa de operación. El dispositivo automático de cable puede reducir la intensidad de trabajo.
5. El sistema de medición del camión de cable se compone principalmente de la cabeza de medición instalada en el dispositivo de arreglo de cables y el panel de medición instalado en el tablero de operación. Puede medir, mostrar y configurar la profundidad del pozo del cable y la fuerza de tracción del cable al tambor. Tiene las funciones de medir profundidad mecánica, profundidad electrónica, tensión electrónica, diferencia de tensión y alarma de seguridad, etc.;
Parámetros
|
Modelo
|
ZYT5070TZYT4
|
|
Modelo de chasis
|
EQ6672CT (4×4)
|
|
Profundidad de prueba de pozos con cable, m
|
≥4500 (cable φ3,5 mm)
|
|
Capacidad del tambor
de cable
|
≥5000 m (cable φ3,5 mm)
|
|
Profundidad de prueba de pozos con cable de acero, m
|
≥6000 (cable φ2,4 mm)
|
|
Capacidad del tambor de cable:
|
≥6500 m (cable φ2,4 mm)
|
|
Fuerza máx. de tracción de elevación, kN
|
10 kN
|
|
Velocidad máx. de
elevación, m/s
|
6
|
|
Rango de velocidad del tambor, r/min
|
0~350
|
|
Dimensiones exteriores (L×A×H), mm
|
6700×2320×3010, 2800
|
Descripción
El camión de cable ZYT5050TZYT4 es adecuado para operaciones de perfilaje y prueba con cable de diámetro 2,4 mm, 2,6 mm, 3,0 mm. Combinado con diferentes instrumentos de fondo de pozo, puede realizar operaciones de fondo de pozo como prueba de presión, prueba de temperatura, perfilaje de inclinación, muestreo de fondo y detección de superficie de arena, eliminación de parafina y pesca pequeña.
Características
1. Con la adopción del sistema hidráulico cerrado, el camión de prueba de pozos tiene un amplio rango de velocidades, bajo valor calorífico y rendimiento confiable. El sistema está equipado con válvula de seguridad, que puede ajustarse libremente. Funciona de manera estable y confiable.
2. El chasis del camión de cable adopta el chasis de autobús NJ6694CC (4×2) IVECO, con puerta lateral y dobles puertas traseras. Se adopta una distribución de doble cabina.
3. El sistema de malacate adopta regulación de velocidad sin escalonamientos. El camión de prueba de pozos tiene las características de operación simple, bajo ruido y rendimiento confiable. El freno de mano utiliza mecanismo de freno de cinta doble tipo abierto sin punto muerto, y el mecanismo de operación manual se instala en la mesa de operación. El dispositivo automático de cable puede reducir la intensidad de trabajo.
4. El sistema de medición del camión de cable se compone principalmente de la cabeza de medición instalada en el dispositivo de arreglo de cables y el panel de medición instalado en el tablero de operación. Puede medir, mostrar y configurar la profundidad del pozo del cable y la fuerza de tracción del cable al tambor. Tiene las funciones de medir profundidad mecánica, profundidad electrónica, tensión electrónica, diferencia de tensión y alarma de seguridad, etc.;
Parámetros
|
Modelo
|
ZYT5050TZYT4
|
|
Chasis
|
NJ6694CC (4×2)
|
|
Profundidad de prueba de pozos, m
|
6000 (cable φ2,4 mm)、7000 (cable φ3,0 mm)
|
|
Fuerza máx. de elevación, kN
|
6,5 (cable φ2,4 mm)、10 kN (cable φ3,2 mm)
|
|
Velocidad máx. de
elevación, m/s
|
6
|
|
Rango de velocidad del tambor, r/min
|
0~350
|
|
Capacidad del tambor
|
≥6500 (cable φ2,4 mm)、≥7500 (cable φ3,0 mm)
|
|
Dimensiones exteriores (L×A×H), mm
|
6880, 6940×2000×2740, 2820
|
