الوصف
شاحنة الكابلات مزدوجة الأسطوانة ZYT5070TZYT4 مناسبة لعمليات الاختبار بكابل f3.5 مم وكابل f2.4 مم. يمكن استخدامها لعمليات اختبار الآبار العادية وكذلك للتسجيل بالكابلات الصغيرة.
الميزات
1. بفضل اعتماد النظام الهيدروليكي المغلق، تتمتع بنطاق سرعة واسع وقيمة تسخين منخفضة وأداء موثوق. النظام مجهز بصمام أمان يمكن ضبطه بحرية. يعمل بثبات وموثوقية.

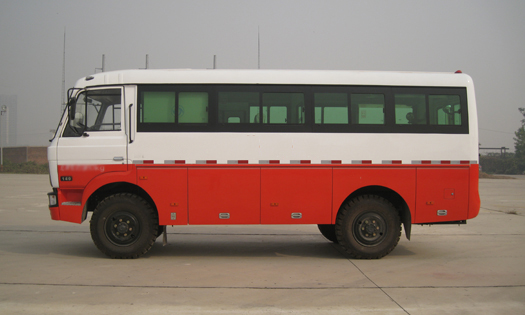

2. يعتمد الهيكل هيكل حافلة Dong Feng EQ6672CT (4×4) مع باب جانبي وبابين خلفيين. يُعتمد تخطيط المقصورة المزدوجة.

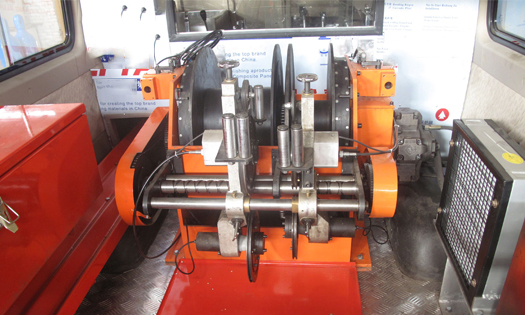

3. تتكون الأسطوانة من أسطوانة كابل وأسطوانة كابلات، أي أسطوانتين مستقلتين وتنظيم التروس المحايد، مما يمكن من السقوط الحر تحت الوزن الذاتي للأداة.
4. يعتمد نظام ونش الرفع لشاحنة الكابلات تنظيم سرعة لا خطوي. يتميز ببساطة التشغيل وانخفاض الضوضاء وأداء موثوق. يستخدم الفرامل اليدوية آلية فرامل شريطية مزدوجة من النوع غير الميت الخارجي ويُثبت آلية التشغيل اليدوي على طاولة التشغيل. يمكن لجهاز الكابلات التلقائي تقليل جهد العمل.
5. يتكون نظام القياس لشاحنة الكابلات أساسًا من رأس القياس المثبت على جهاز ترتيب الحبل ولوحة القياس المثبتة على لوحة التشغيل. يمكنه قياس وعرض وضبط عمق بئر الكابلات وقوة السحب من الكابلات إلى الأسطوانة. يتمتع بوظائف قياس العمق الميكانيكي والعمق الإلكتروني والشد الإلكتروني وفرق الشد وإنذار الأمان إلخ;
حول وحدة الكابلات السلكية هذه
هذه الوحدة مصممة لعمليات الكابلات السلكية في آبار النفط، وتستخدم لرفع وخفض الأدوات والأجهزة المختلفة في الآبار، وقياس المعاملات المختلفة للبئر. وهي معادة التجهيز على هيكل حافلة Dong Feng EQ6672CT (4×4) مع مقصورة مزدوجة وتخطيط هيكل معقول مناسب للعمل في المناطق الصحراوية الوعرة.
ما نقدمه لعملائنا
- نظام هيدروليكي مغلق ذو نطاق سرعة واسع وقيمة تسخين منخفضة وأداء موثوق، مع صمام أمان可ضبط بحرية.
- أسطوانات مستقلة للكابلات مع تنظيم التروس المحايد، مما يسمح بالسقوط الحر تحت الوزن الذاتي للأداة.
- نظام ونش رفع مع تنظيم سرعة لا خطوي، ببساطة تشغيل وانخفاض ضوضاء وأداء موثوق.
- نظام قياس متكامل يقيس العمق الميكانيكي والإلكتروني، والشد الإلكتروني، وفرق الشد، مع وظائف إنذار الأمان.
الأسئلة الشائعة
س: ما الفرق بين وحدة الكابلات السلكية هذه وشاحنة تسجيل الآبار؟
ج: وحدة الكابلات السلكية مصممة بشكل أساسي لعمليات رفع وخفض الأدوات في الآبار، بينما شاحنة التسجيل مصممة لعمليات القياس المفصلة، وكلاهما يستخدم أنظمة سلكية لكن بوظائف تشغيلية مختلفة.
س: هل يمكن لهذه الوحدة القيام بعمليات السقوط الحر للأدوات؟
ج: نعم، بفضل الأسطوانات المستقلة وتنظيم التروس المحايد، يمكن للأداة الهبوط الحر تحت وزنها الذاتي في البئر، مما يسرع من العمليات.
س: ما هي ميزات الهيكل المستخدم لهذه الوحدة؟
ج: تعتمد الوحدة هيكل حافلة Dong Feng EQ6672CT (4×4) مع باب جانبي وبابين خلفيين وتخطيط مقصورة مزدوجة، مما يجعلها مناسبة للحركة في الطرق الوعرة والمناطق النائية في حقول النفط.
المعلمات
|
الطراز
|
ZYT5070TZYT4
|
|
طراز الهيكل
|
EQ6672CT(4×4)
|
|
عمق اختبار بئر الكابل م
|
≥4500 (كابل φ3.5مم)
|
|
سعة أسطوانة الكابل
|
≥5000م (كابل φ3.5مم)
|
|
عمق اختبار بئر الكابلات م
|
≥6000 (كابل φ2.4مم)
|
|
سعة أسطوانة الكابلات:
|
≥6500م (كابل φ2.4مم)
|
|
أقصى شد رفع كيلو نيوتن
|
10 kN
|
|
أقصى سرعة رفع
م/ث
|
6
|
|
نطاق سرعة الأسطوانة دورة/دقيقة
|
0~350
|
|
الأبعاد الخارجية(الطول×العرض×الارتفاع)مم
|
6700×2320×3010,2800
|
الوصف
شاحنة الكابلات ZYT5050TZYT4 مناسبة لعمليات اختبار تسجيل الكابلات بقطر 2.4 مم و2.6 مم و3.0 مم. عند مطابقتها بأدوات قاع البئر المختلفة، يمكنها القيام بعمليات قاع البئر مثل اختبار الضغط واختبار الحرارة والتسجيل المائل وأخذ العينات من القاع واكتشاف سطح الرمل وإزالة الشمع والصيد الصغير.
الميزات
1. بفضل اعتماد النظام الهيدروليكي المغلق، تتمتع شاحنة اختبار الآبار بنطاق سرعة واسع وقيمة تسخين منخفضة وأداء موثوق. النظام مجهز بصمام أمان يمكن ضبطه بحرية. يعمل بثبات وموثوقية.
2. يعتمد هيكل شاحنة الكابلات هيكل حافلة IVECO NJ6694CC (4×2) مع باب جانبي وبابين خلفيين. يُعتمد تخطيط المقصورة المزدوجة.
3. يعتمد نظام ونش الرفع تنظيم سرعة لا خطوي. تتميز شاحنة اختبار الآبار ببساطة التشغيل وانخفاض الضوضاء وأداء موثوق. يستخدم الفرامل اليدوية آلية فرامل شريطية مزدوجة من النوع غير الميت الخارجي ويُثبت آلية التشغيل اليدوي على طاولة التشغيل. يمكن لجهاز الكابلات التلقائي تقليل جهد العمل.
4. يتكون نظام القياس لشاحنة الكابلات أساسًا من رأس القياس المثبت على جهاز ترتيب الحبل ولوحة القياس المثبتة على لوحة التشغيل. يمكنه قياس وعرض وضبط عمق بئر الكابلات وقوة السحب من الكابلات إلى الأسطوانة. يتمتع بوظائف قياس العمق الميكانيكي والعمق الإلكتروني والشد الإلكتروني وفرق الشد وإنذار الأمان إلخ;
المعلمات
|
الطراز
|
ZYT5050TZYT4
|
|
الهيكل
|
NJ6694CC(4×2)
|
|
عمق اختبار البئر م
|
6000(كابل φ2.4مم)、7000(كابل φ3.0مم)
|
|
أقصى شد رفع كيلو نيوتن
|
6.5(كابل φ2.4مم)、10 كيلو نيوتن(كابل φ3.2مم)
|
|
أقصى سرعة رفع
م/ث
|
6
|
|
نطاق سرعة الأسطوانة دورة/دقيقة
|
0~350
|
|
سعة الأسطوانة
|
≥6500(كابل φ2.4مم)、≥7500(كابل φ3.0مم)
|
|
الأبعاد الخارجية(الطول×العرض×الارتفاع)مم
|
6880,6940×2000×2740,2820
|
