Açıklama
ZYT5070TZYT4 çift tamburlu tel halat kamyonu, 3.5mm kablo ve 2.4mm tel halat ile test işlemleri için uygundur. Sıradan kuyu test işlemlerinin yanı sıra küçük kablolarla loglama için de kullanılabilir.
Özellikler
1. Kapalı hidrolik sistemin kullanımıyla geniş hız aralığına, düşük ısı değerine ve güvenilir performansa sahiptir. Sistem, serbestçe ayarlanabilen güvenlik valfi ile donatılmıştır. İstikrarlı ve güvenilir şekilde çalışır.

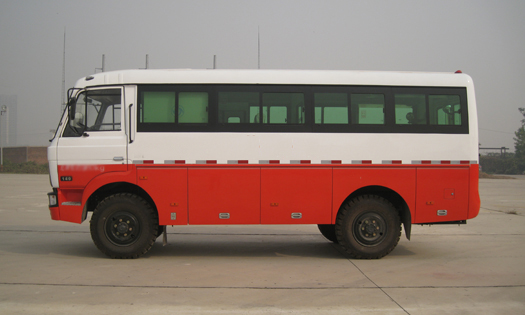

2. Şasi, EQ6672CT (4×4) Dong Feng otobüs şasisini, yan kapı ve çift arka kapı kullanır. Çift kabin düzeni benimsenmiştir.

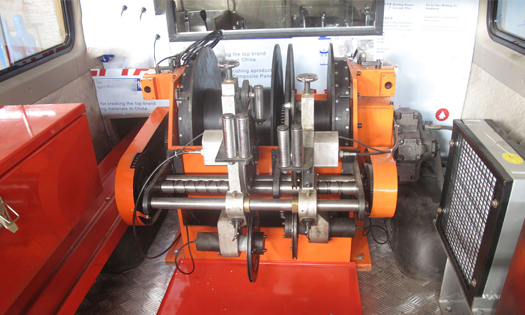

3. Tambur; kablo ve tel halat tamburu, iki bağımsız tambur, şanzıman boş konum düzeninden oluşur; bu, enstrümanın kendi ağırlığı altında serbest düşüşünü gerçekleştirebilir.
4. Tel halat kamyonunun vinç sistemi kademesiz hız ayarı kullanır. Basit kullanım, düşük gürültü ve güvenilir performans özelliklerine sahiptir. El freni, çıkmaz uçsuz dış sarmalı tip çift fren bandı fren mekanizması kullanır ve el ile çalıştırılan mekanizma çalışma masasına monte edilir. Otomatik tel halat cihazı iş gücünü azaltabilir.
5. Tel halat kamyonunun ölçüm sistemi esas olarak halat dizme cihazına monte edilen ölçüm başlığı ve çalışma panosuna monte edilen ölçüm panelinden oluşur. Tel halatın kuyu derinliğini ve tel halattan tambura çekme kuvvetini ölçebilir, gösterebilir ve ayarlayabilir. Mekanik derinlik, elektronik derinlik, elektronik gerilim, gerilim farkı ve güvenlik alarmı ölçme işlevlerine sahiptir;
Teknik Parametreler
|
Model
|
ZYT5070TZYT4
|
|
Şasi modeli
|
EQ6672CT(4×4)
|
|
Kablo kuyu testi derinliği m
|
≥4500 (φ3.5mm kablo)
|
|
Kablo tamburu
kapasitesi
|
≥5000m (φ3.5mm kablo)
|
|
Tel halat kuyu testi derinliği m
|
≥6000 (φ2.4mm tel halat)
|
|
Tel halat tamburu kapasitesi:
|
≥6500m (φ2.4mm tel halat)
|
|
Maks. kaldırma çekme kuvveti kN
|
10 kN
|
|
Maks. kaldırma hızı
m/s
|
6
|
|
Tambur hızı aralığı d/dk
|
0~350
|
|
Dış boyutlar (U×G×Y) mm
|
6700×2320×3010, 2800
|
Açıklama
ZYT5050TZYT4 tel halat kamyonu, 2.4mm, 2.6mm, 3.0mm çaplı loglama tel halat test işlemleri için uygundur. Farklı kuyu içi enstrümanlarla eşleştirildiğinde basınç testi, sıcaklık testi, eğim loglaması, dip numunesi alma ve kum yüzeyi tespiti, mum giderme ve küçük kurtarma gibi kuyu içi işlemleri yapabilir.
Özellikler
1. Kapalı hidrolik sistemin kullanımıyla, kuyu test kamyonu geniş hız aralığına, düşük ısı değerine ve güvenilir performansa sahiptir. Sistem, serbestçe ayarlanabilen güvenlik valfi ile donatılmıştır. İstikrarlı ve güvenilir şekilde çalışır.
2. Tel halat kamyonunun şasisi, NJ6694CC (4×2) IVECO otobüs şasisini, yan kapı ve çift arka kapı kullanır. Çift kabin düzeni benimsenmiştir.
3. Vinç sistemi kademesiz hız ayarı kullanır. Kuyu test kamyonu; basit kullanım, düşük gürültü ve güvenilir performans özelliklerine sahiptir. El freni, çıkmaz uçsuz dış sarmalı tip çift fren bandı fren mekanizması kullanır ve el ile çalıştırılan mekanizma çalışma masasına monte edilir. Otomatik tel halat cihazı iş gücünü azaltabilir.
4. Tel halat kamyonunun ölçüm sistemi esas olarak halat dizme cihazına monte edilen ölçüm başlığı ve çalışma panosuna monte edilen ölçüm panelinden oluşur. Tel halatın kuyu derinliğini ve tel halattan tambura çekme kuvvetini ölçebilir, gösterebilir ve ayarlayabilir. Mekanik derinlik, elektronik derinlik, elektronik gerilim, gerilim farkı ve güvenlik alarmı ölçme işlevlerine sahiptir;
Teknik Parametreler
|
Model
|
ZYT5050TZYT4
|
|
Şasi
|
NJ6694CC(4×2)
|
|
Kuyu testi derinliği m
|
6000 (φ2.4mm tel halat)、7000 (φ3.0mm tel halat)
|
|
Maks. kaldırma çekme kuvveti kN
|
6.5 (φ2.4mm tel halat)、10 kN (φ3.2mm tel halat)
|
|
Maks. kaldırma hızı
m/s
|
6
|
|
Tambur hızı aralığı d/dk
|
0~350
|
|
Tambur kapasitesi
|
≥6500 (φ2.4mm tel halat)、≥7500 (φ3.0mm tel halat)
|
|
Dış boyutlar (U×G×Y) mm
|
6880, 6940×2000×2740, 2820
|
